WISKIND | 冷蔵施設に適したポリウレタン断熱サンドイッチパネルの厚さの選び方

新製品

WISKIND | 冷蔵施設に適したポリウレタン断熱サンドイッチパネルの厚さの選び方

September 18, 2025

ポリウレタンサンドイッチパネル( P IR /P あなた Rサンドイッチパネル 優れた断熱性と耐火性、環境に優しい特性、そして大幅な省エネ・効率化のメリットにより、冷蔵倉庫の建設に最適な選択肢となっています。適切な厚さを選択することは、効率的で安定した冷蔵倉庫の運用を実現するために不可欠な前提条件です。

では、どうやって正しいものを選ぶのでしょうか? PIR サンドイッチパネル あなたのプロジェクトには何が必要ですか?今日は一緒に答えを探ってみましょう!

01 板厚の計算方法

GB 50072-2021冷蔵倉庫設計基準における冷蔵施設の断熱材に関する説明によると、「金属表面断熱サンドイッチパネルなどの軽量複合サンドイッチパネルを冷蔵倉庫の断熱・遮熱外囲器として使用する場合、サンドイッチパネル芯材の燃焼性能はB1クラス以上でなければならない。また、B1クラスの芯材は熱硬化性材料でなければならない。」と規定されています。

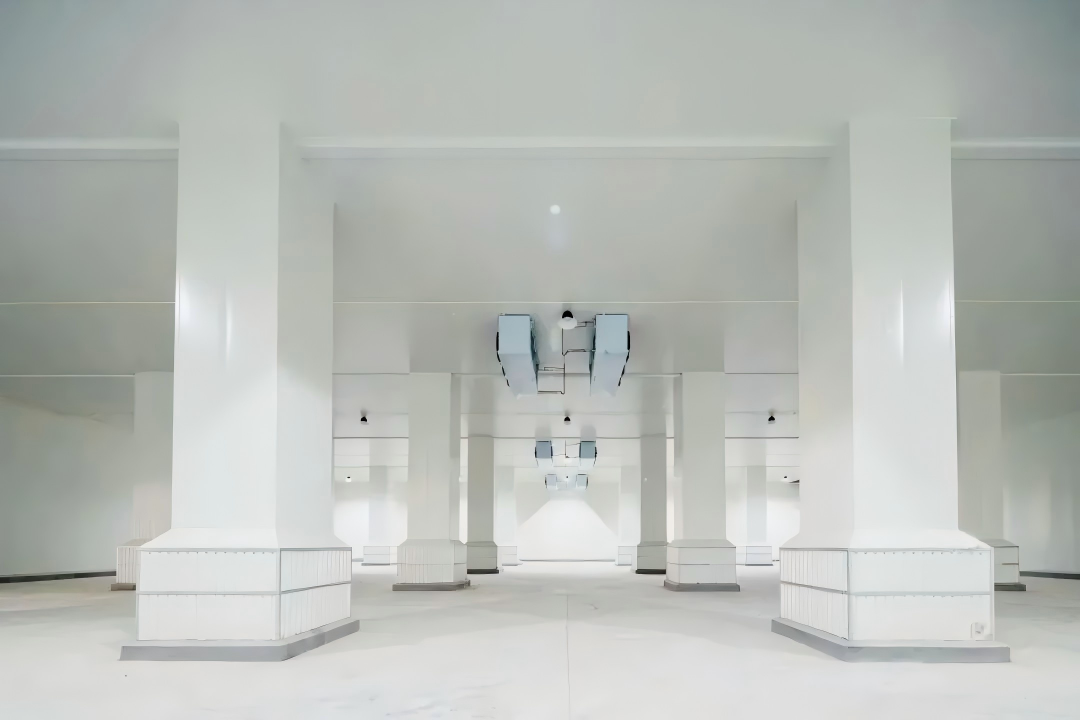

Cold storage warehouse

GB 50072-2021 冷蔵倉庫設計基準によれば、建物外皮の断熱材の厚さは次の式で計算する必要があります。

Thermal insulation material thickness calculation formula

式では:

d: 断熱材の厚さ(m)

λ: 断熱材の熱伝導率[W/(m·℃)]

R0: 建物外皮の全熱抵抗(m²·℃/W)

ああ: 建物外面の熱伝達係数[W/(m²·°C)]

: 建物外皮の内面の熱伝達係数 [W/(m²·°C)]

ディ: 断熱層を除く建物外皮のi番目の層の厚さ(m)

λi: 断熱層を除く建物外皮のi番目の材料層の熱伝導率[W/(m·°C)]

熱伝導率: 熱伝導率とも呼ばれ、定常熱伝導条件下で、厚さ1mの材料層の両面の温度差が1K(または1°C)であるときに、単位面積(1m²)あたり、単位時間あたりに伝達される熱量を表します。熱伝導率は、材料の熱伝導能力を測定する物理量であり、材料固有の熱特性です。

熱伝達係数: 対流熱伝達係数とも呼ばれ、流体と固体表面の温度差が1 K(または1°C)のときに、対流熱交換中に単位面積(1 m²)あたり、単位時間あたりに伝達される熱量を表します。この係数は、流体と固体表面間の熱交換能力を直接反映します。熱伝導率(材料内部の熱伝達を表す)とは異なり、流体と固体の界面における熱交換に特化しています。

熱抵抗: 物体が1Wの熱を伝達するために必要な温度差を表します。熱抵抗は、物体または材料が熱伝達を阻害する能力を定量化したもの。これは、電流の流れを阻害する電気抵抗に似ています。

02 アプリケーションデモ

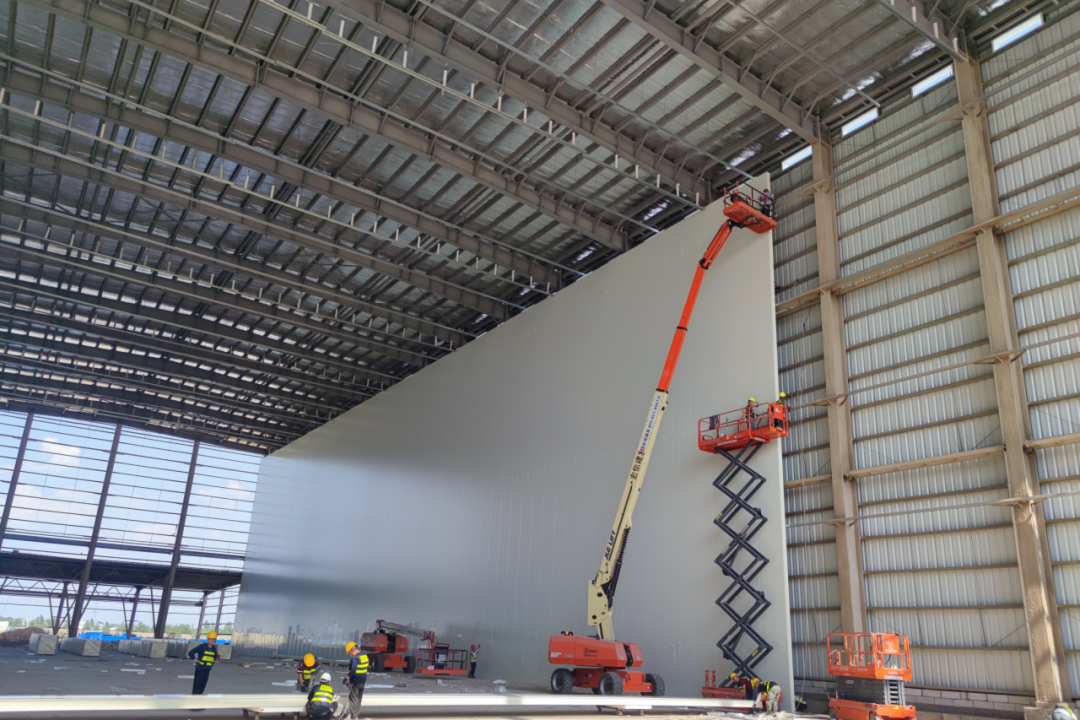

polyurethane cold storage panels

以下のシナリオを考えてみましょう。ある場所に鉄骨プレハブ冷蔵施設があります。外壁と屋根には単層プロファイル鋼板が使用され、内壁と天井にはポリウレタンサンドイッチパネルが断熱材として使用されています。以下のデータが提供されています。夏の平均外気温度は30℃、施設内の運転温度は-18℃です。天井と壁パネルに必要なポリウレタンサンドイッチパネルの厚さを計算してください。

ポリウレタン補正熱伝導率:

Polyurethane corrected thermal conductivity coefficient:

壁面温度差補正:

Wall Thermal Differential Correction:

壁面の総熱抵抗:

Total Thermal Resistance of Wall Surface:

壁断熱材の厚さの計算:

Wall Insulation Material Thickness Calculation:

壁断熱材の厚さは149mm以上である必要があります。そのため、壁断熱材には150mm厚のポリウレタンサンドイッチパネルを選択できます。

天井温度差補正:

Ceiling Thermal Differential Correction:

吊り天井の総熱抵抗値:

Total thermal resistance value for suspended ceilings:

吊り天井断熱材の厚さの計算:

Calculation of suspended ceiling insulation material thickness:

天井断熱材の厚さは160mm以上である必要があります。そのため、天井断熱材には厚さ180mmのポリウレタンサンドイッチパネルを選択できます。

03 熱伝導率が低く、エネルギー効率が高い

冷蔵施設の優れた断熱性を実現し、高効率で省エネなソリューションを提供するために、 WISKIND と BASF が共同で革新的な主力製品である低熱伝導性ポリウレタン冷蔵パネルを導入しました。

標準的なポリウレタン断熱パネルと低熱伝導率の断熱パネルの違いを明確に示すために ポリウレタン冷蔵パネル 次の表は、同一の環境条件下で両製品の厚さの選択を推奨しています。

polyurethane cold storage panels

注:

· この表は、前述のシナリオの特定の要件のみに基づいた理想的な計算を提供します。

· 実際のプロジェクトは、地域の状況や冷蔵施設を取り巻く環境に応じて具体的に計算する必要があります。

· この表では壁と天井を区別せず、同一のシナリオで熱抵抗の高いコンポーネントを使用して計算します。

· この表では、床および間仕切り壁の厚さの計算は除外されており、追加の断熱材(ロックウール、グラスウール、レンガ壁など)は考慮されていません。

低熱伝導ポリウレタン冷蔵パネル:画期的な技術により、0.017~0.019 W/m·Kという超低熱伝導率を実現し、断熱性能を20%向上させ、冷蔵室の運用効率を向上させます。従来の断熱パネルと比較して、エネルギー消費量を大幅に削減します。 10%~15% 同等のパネル厚さと建築面積に対して年間。
